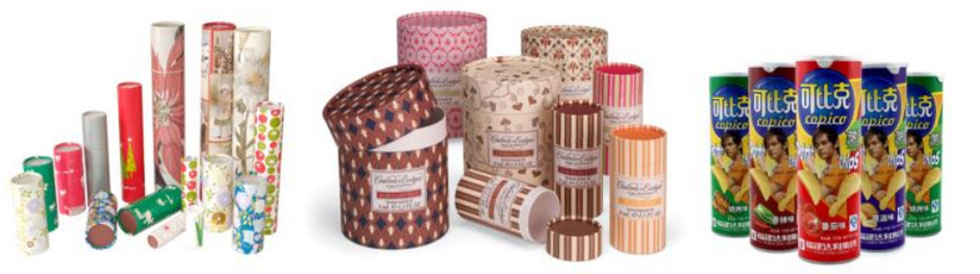

Mesin pembuat tabung kertas multi -pemotong banyak digunakan dalam pembuatan kaleng kertas komposit, inti kumparan kecil dan tabung kertas kantor. Mereka dapat mencapai penyelesaian simultan dari perekatan, rolling spiral dan proses pemotongan, dengan proses yang berkelanjutan, efisien dan stabil.

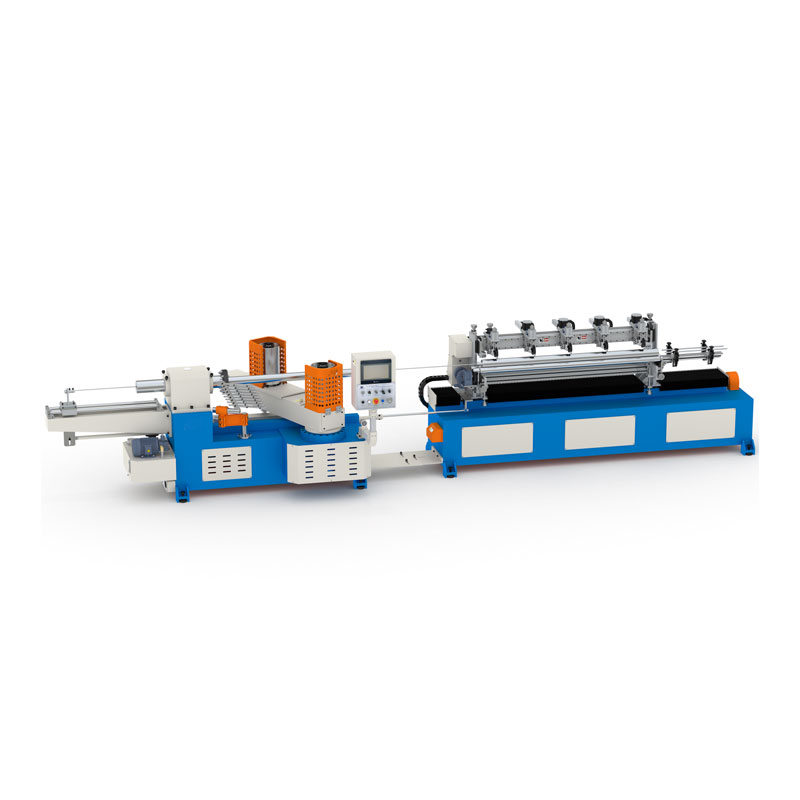

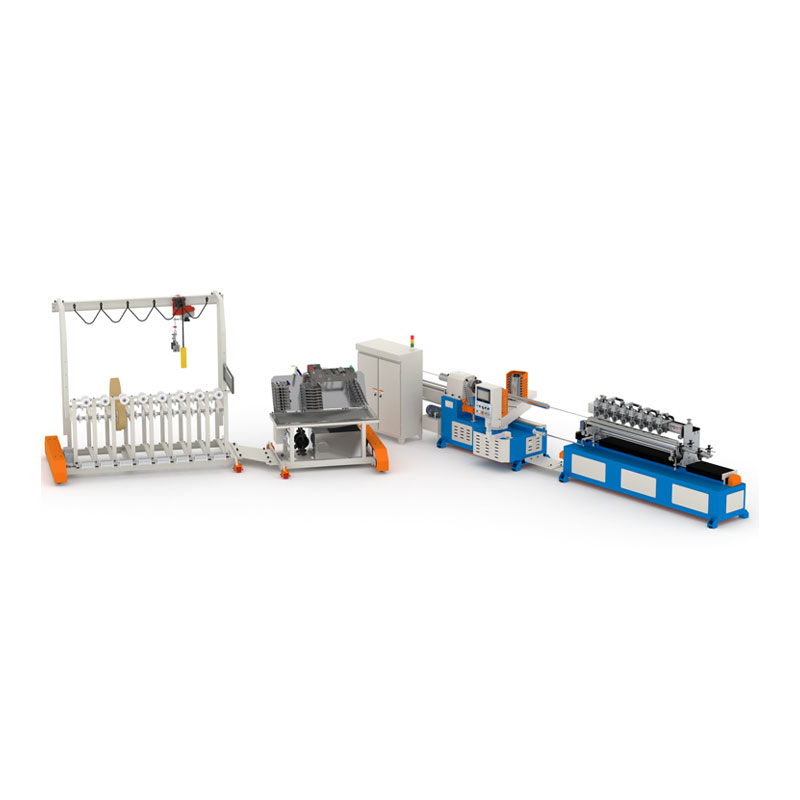

Mesin multi-blade seri "E" memberi pengguna solusi produksi tabung kertas berkinerja tinggi dengan gaya desainnya yang sederhana dan elegan, tata letak struktural yang rumit dan masuk akal serta stabilitas peralatan yang baik.
Biasanya untuk membuat tabung kertas 3 ”(id76.2mm), ketebalan dinding maks di bawah 3mm, ID tabung terbesar dapat hingga 120mm.
Terutama digunakan untuk membuat ukuran kecil dan tabung pendek, dapat dipotong menjadi banyak bagian sekaligus
| Parameter | Sistem Kontrol | |||
| Jumlah lapisan | 3-8 lapisan | PLC Controller | Delta | |
| Max-diameter | 120mm | Antarmuka mesin pria | Layar sentuh Weinview 6070T berwarna -warni | |
| Min-Diameter | 20mm | Edisi Program | JS-PTM4.2 | |
| Max-Thickness | 3mm | Inverter | Yaskawa 7.5kw | |
| Ketebalan min | 0.8mm | Aktuator (kontaktor ..) | Rapi | |
| Cara memperbaiki mandrel | Flange & mengencangkan | Komponen sinyal | Yaskawa | |
| Hidung mundur | Dua hidung satu sabuk | Komponen pneumatik | Airtac | |
| Cara memotong | Pemotong pneumatik, 8 bilah | Motor penyesuaian sudut | Jiacheng | |
| Cara menempelkan | Sisi tunggal/ ganda | Kontrol sinkronisme | Axis Servo Screw | |
| Menetapkan jalan panjang | Encoder | Sistem pemotongan trek sinkronisme | Sistem pelacakan servo sinkron | |
| Operator | 1-2PERSON | |||
| Kecepatan produksi | 3-20m/mnt | Pakaian berkumpul | ||
| Kontrol Kecepatan | Inverter | Kendali jarak jauh | Opsional | |
| Daya Input | Kebiasaan | Tempat Tabung Jatuh Otomatis | Memiliki | |
| Ukuran (mm) | Sudut sabuk | Listrik | ||
| Mainframe: l*w*h | 6300mm*1700mm*2000mm | Sabuk menyesuaikan | Hidrolik | |
| Area: l*w | 16000mm*7000mm | Sudut motor utama | Memiliki | |
| Diameter hub roda | 215mm | Berhenti saat kertas habis | Ply Bottom Berhenti Secara Otomatis | |
| Tinggi hub roda | 400mm | Pemberian lem otomatis | Pompa sekrup 1.5kw | |
| Min tapak | 750mm | Pemberian Pelumasan Otomatis | Mobil | |
| Tapak maksimal | 950mm | Sesuaikan ketegangan | Dapat memilih | |
| Berat total | 4200kgs | Jenis Kertas Stand | Integral | |
| Sistem drive | Sabuk | Sailclth | ||
| Kekuatan mainframe | 7.5FOR | Aluminium Foil Heat Noating Device | Dapat memilih | |
| Kecepatan berputar maks dari hub roda | 47r/min | perangkat pemasangan kode warna | Dapat memilih | |
| Torsi output hub roda | 1360n.M | Komponen tertutup | ||
| Jenis Rantai | 12a*2 | Kompresor Udara | Dapat memilih | |
| Jenis hub roda | 2 roda | Alat yang berguna | 1 set | |
| Bantalan | HRB | Sabuk | 1 set | |
| Mandrel | 1 buah | |||
1. Sistem pemotongan multi-pisau dapat secara langsung memotong tabung kertas sesuai dengan panjang yang ditetapkan tanpa perlu pemotongan sekunder berikutnya, proses menghemat dan meningkatkan efisiensi
2. Mesin utama mengadopsi struktur baja yang menebal dan mengalami pemotongan dan pengelasan presisi sekunder untuk memastikan bahwa peralatan berjalan lebih stabil dan tahan lama.
3. Drive utama mengadopsi peredam gigi dengan noise rendah, panas rendah, kecepatan tinggi dan torsi tinggi.
4. Motor utama mengadopsi kontrol konversi frekuensi vektor cerdas untuk mencapai regulasi kecepatan sensitif dan kemampuan beradaptasi beban tinggi.
5. Dilengkapi dengan perangkat hidrolik untuk menyesuaikan tegangan sabuk, dan dilengkapi dengan sensor tegangan sabuk dan sensor sudut sabuk untuk mencapai transportasi yang stabil.
6. Dilengkapi dengan sistem pemotongan sinkron, meja pemotong digerakkan oleh sekrup bola presisi tinggi dan motor servo berkinerja tinggi.
7. Dilengkapi dengan kontrol tetap panjang pulsa, dengan fungsi kompensasi umpan balik front-end.
8. Mengadopsi sistem kontrol PLC ganda, kontrol output IO dan operasi fungsi dikontrol secara independen untuk meningkatkan kecepatan respons pemotongan dan akurasi pemotongan yang lebih tinggi.
9. Mengadopsi panel kontrol baru dan antarmuka sentuh host warna ukuran besar.
10. Struktur penyampaian kertas bawah multi-fungsional, stop break kertas.

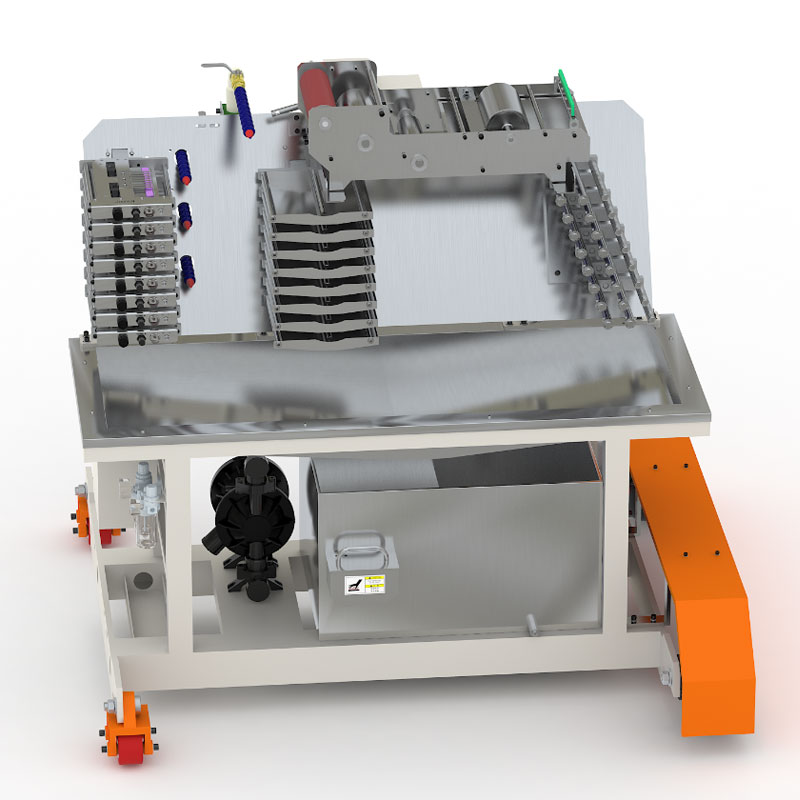

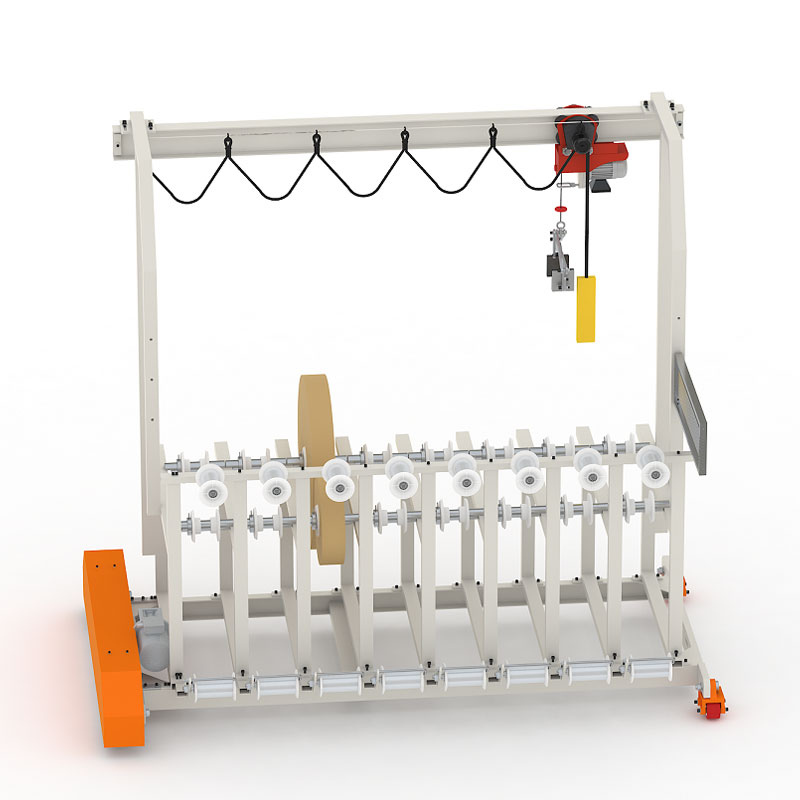

11. Pemegang gulungan kertas terintegrasi, pemegang lem, dan komponen pengumpanan kertas semuanya dikontrol secara elektrik.
12. Desain modular menyederhanakan koneksi sirkuit, membuat pemeliharaan dan penggantian harian lebih efisien.
13. Dilengkapi dengan perangkat instalasi cetakan tambahan.
14. Modul jaringan opsional dapat dihubungkan ke beberapa perangkat dan jalur perakitan untuk mencapai pemantauan dan pemeliharaan jarak jauh, mendukung protokol TCP Modbus.
15. Mendukung konfigurasi unit penyegelan panas dan sensor tanda warna untuk memenuhi persyaratan proses yang beragam.

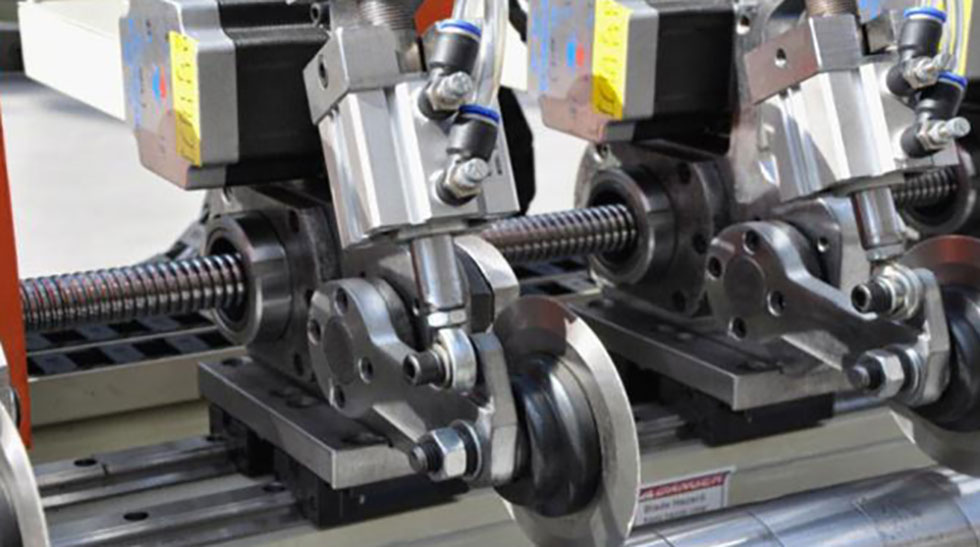

Perangkat multi-pemotong, konfigurasi penyesuaian pisau otomatis opsional

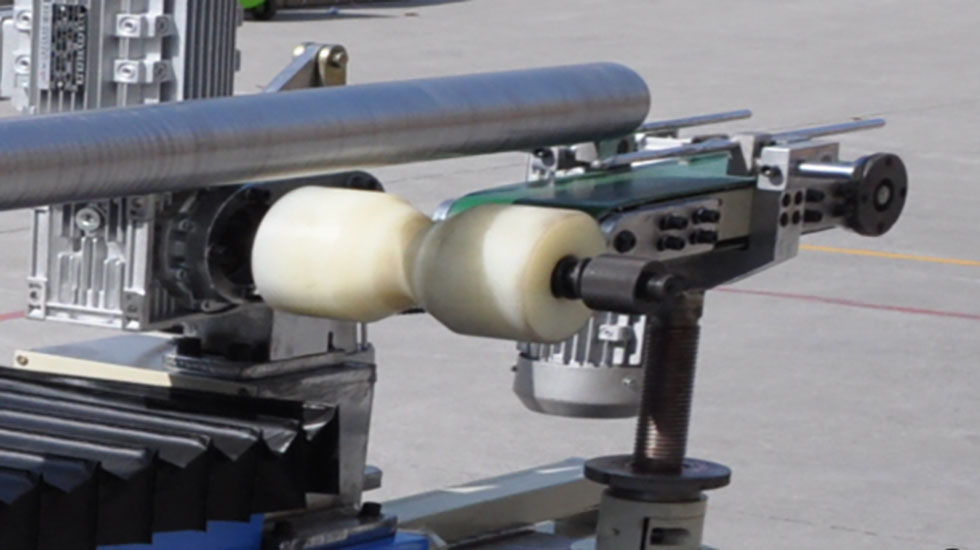

Perangkat penyampaian tabung kertas, mengangkut tabung kertas potong ke proses berikutnya

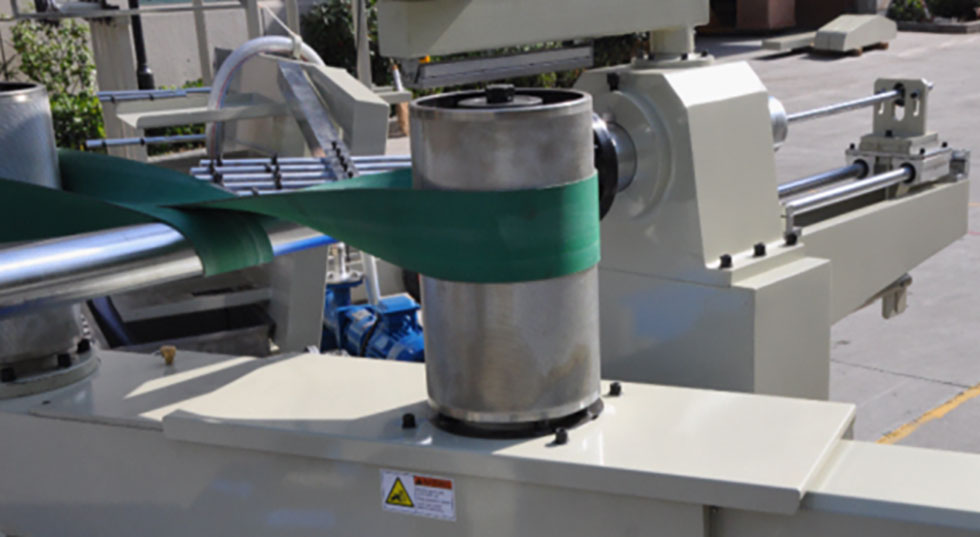

Pusat sabuk hidrolik, ketegangan sabuk yang dapat disesuaikan sendiri
